軽トラ リモコンドアロック化

ご近所さんから頂いていたリモコンドアロックシステム。

軽トラに取り付けました。

一番厄介なのが、省配線システムではないので線が多く、室内からドアに線を通す事が
時間掛かりました。

アクチュエーター取り付けは、ドア内側に穴あけて固定。

後は、ハザードランプと連動させるために配線探し。

ハザードボタンを外してテスターで探します。3本発見!
2本が2次側で、それぞれ左右ウインカーになってました。
残り1本は1次側でしょう。

無事に完成したが、ハザードON/OFFの切り替え時間が早すぎで
明るく光る前に切れますが、まあ良しとしましょう。

取り付け作業手順は、動画をUPします。

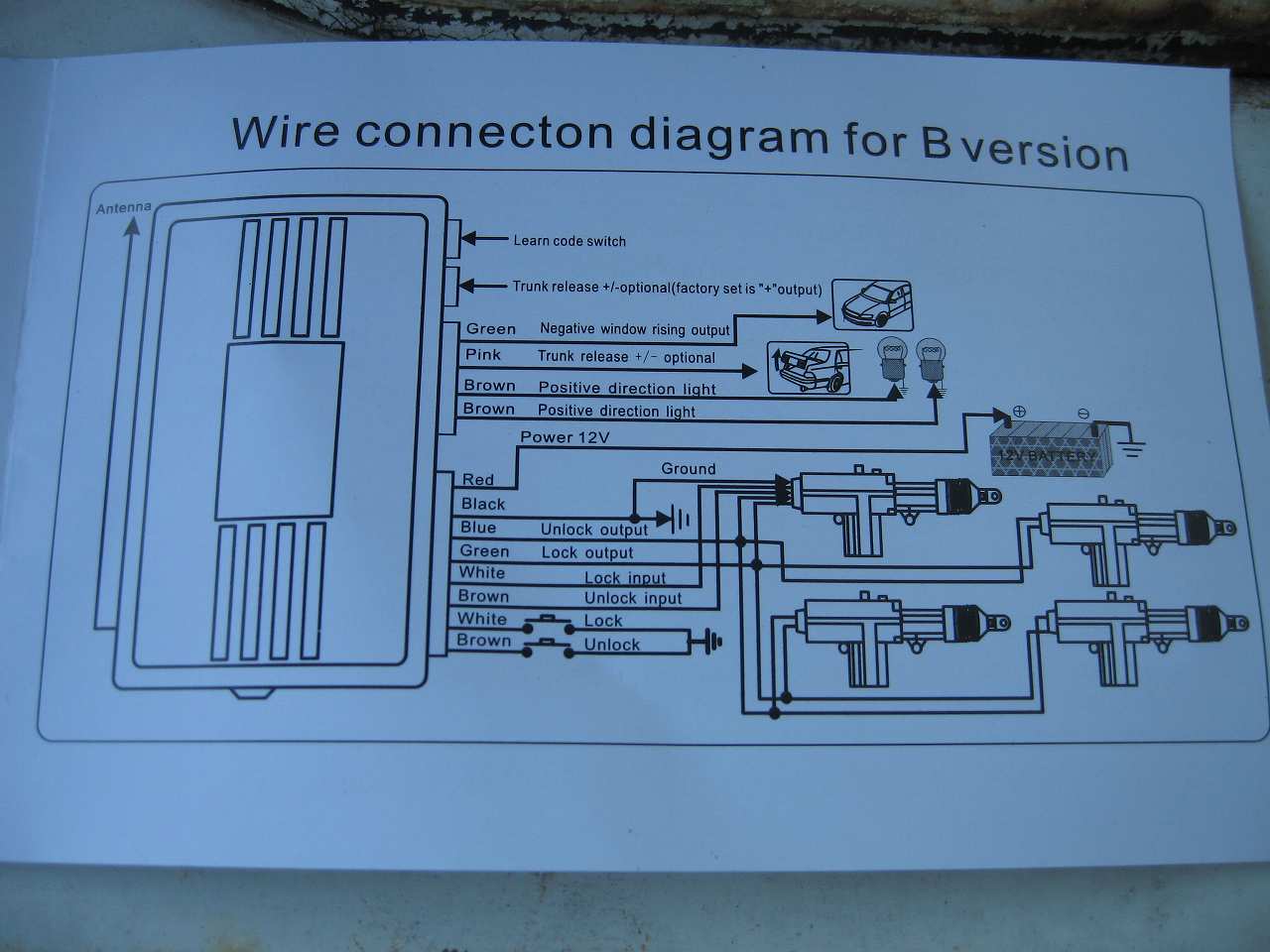

ロック時にパワーウィンドウが閉まる配線や、ウインカーへの接続は不親切な配線図ですね。
これだと、1か所ずつしか起動しません。。
