新型コペン カーコンポ・バックカメラ取り付け

新型コペン H26/6~

先ずは、バック信号線把握。

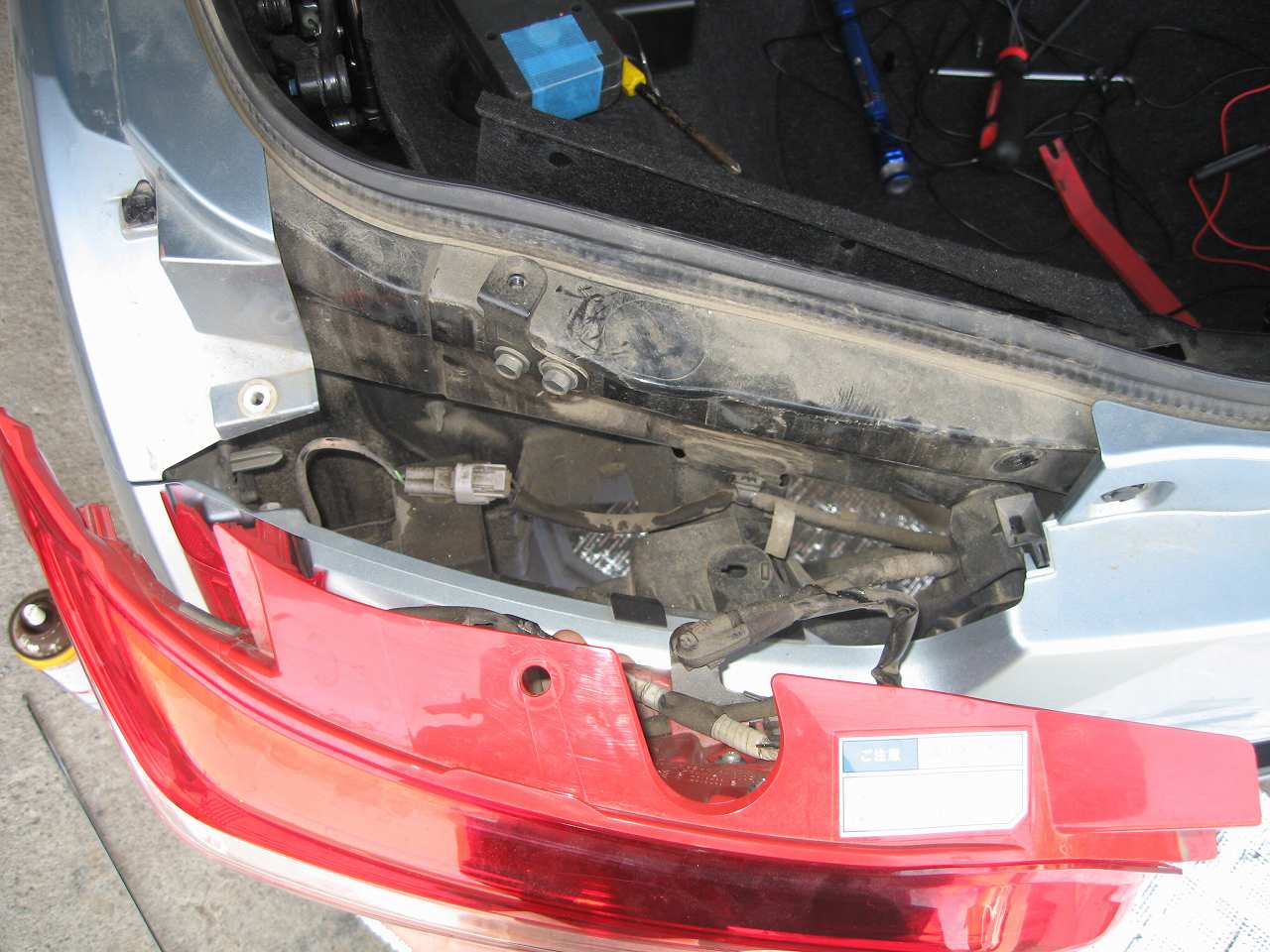

ランプユニットを外しますが、

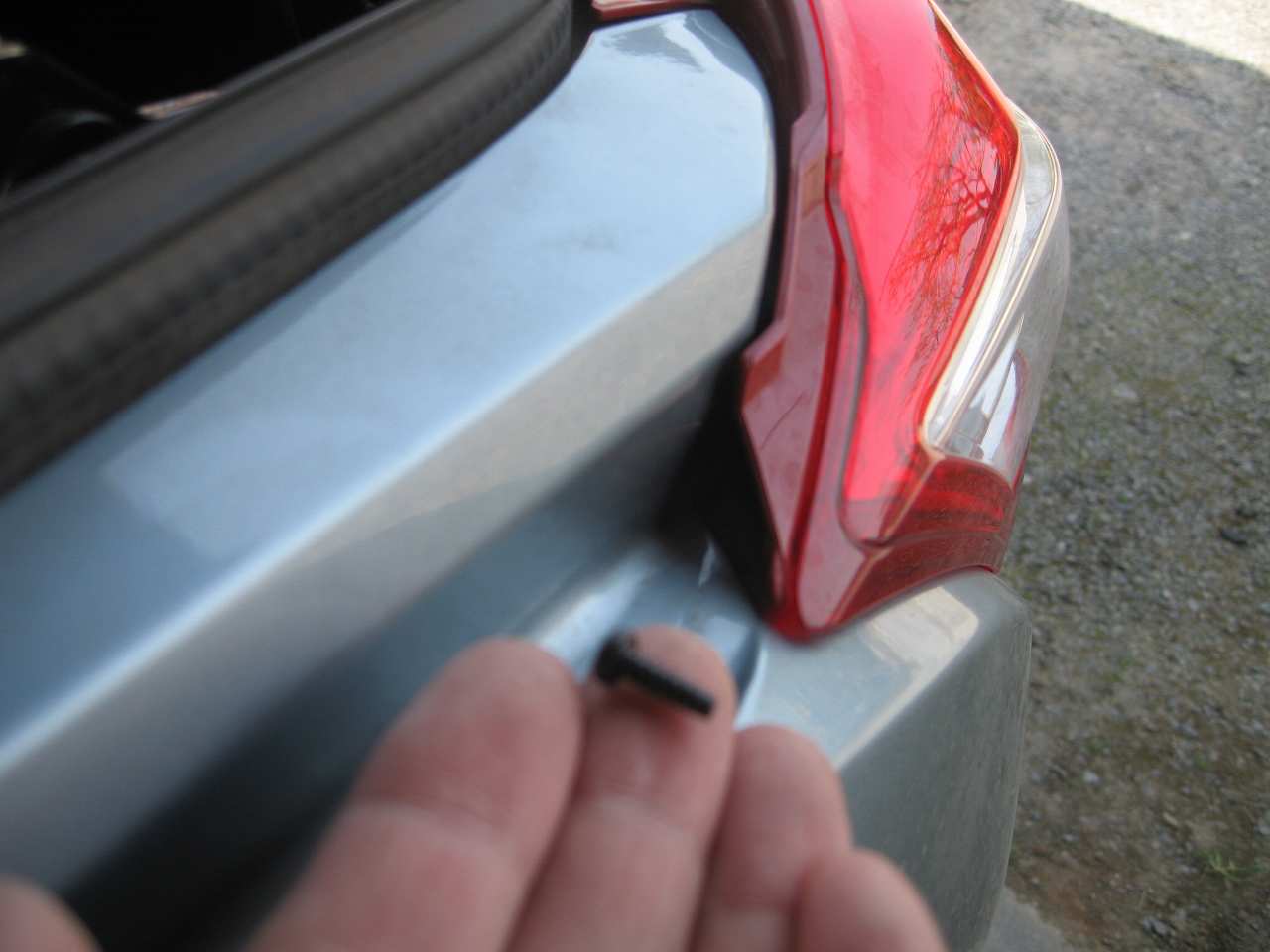

先端にビスがあるので注意です。(先端とボディーの三角隙間に隠れビスあり)
ビスを外したら上方に引っこ抜きます。

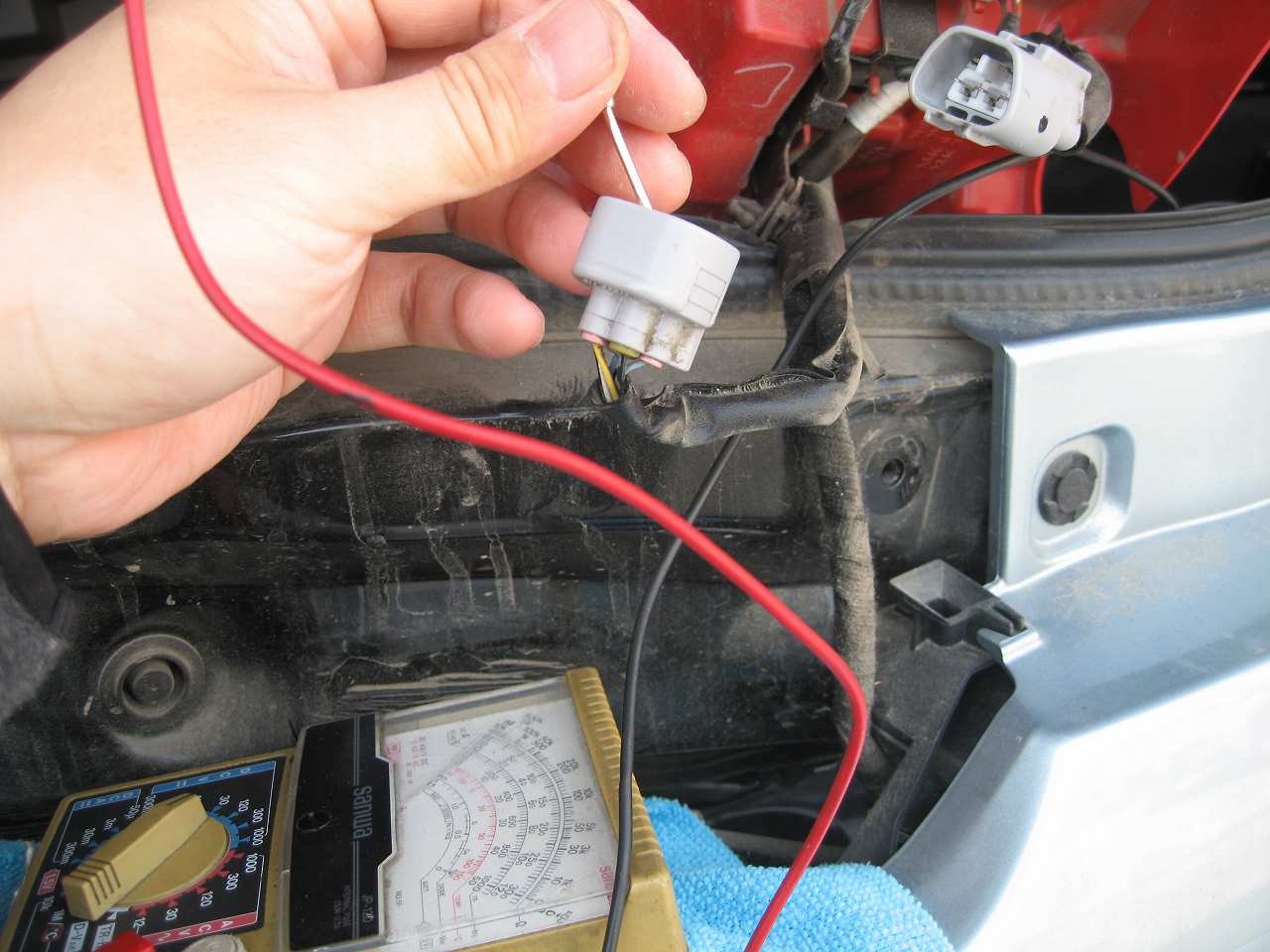

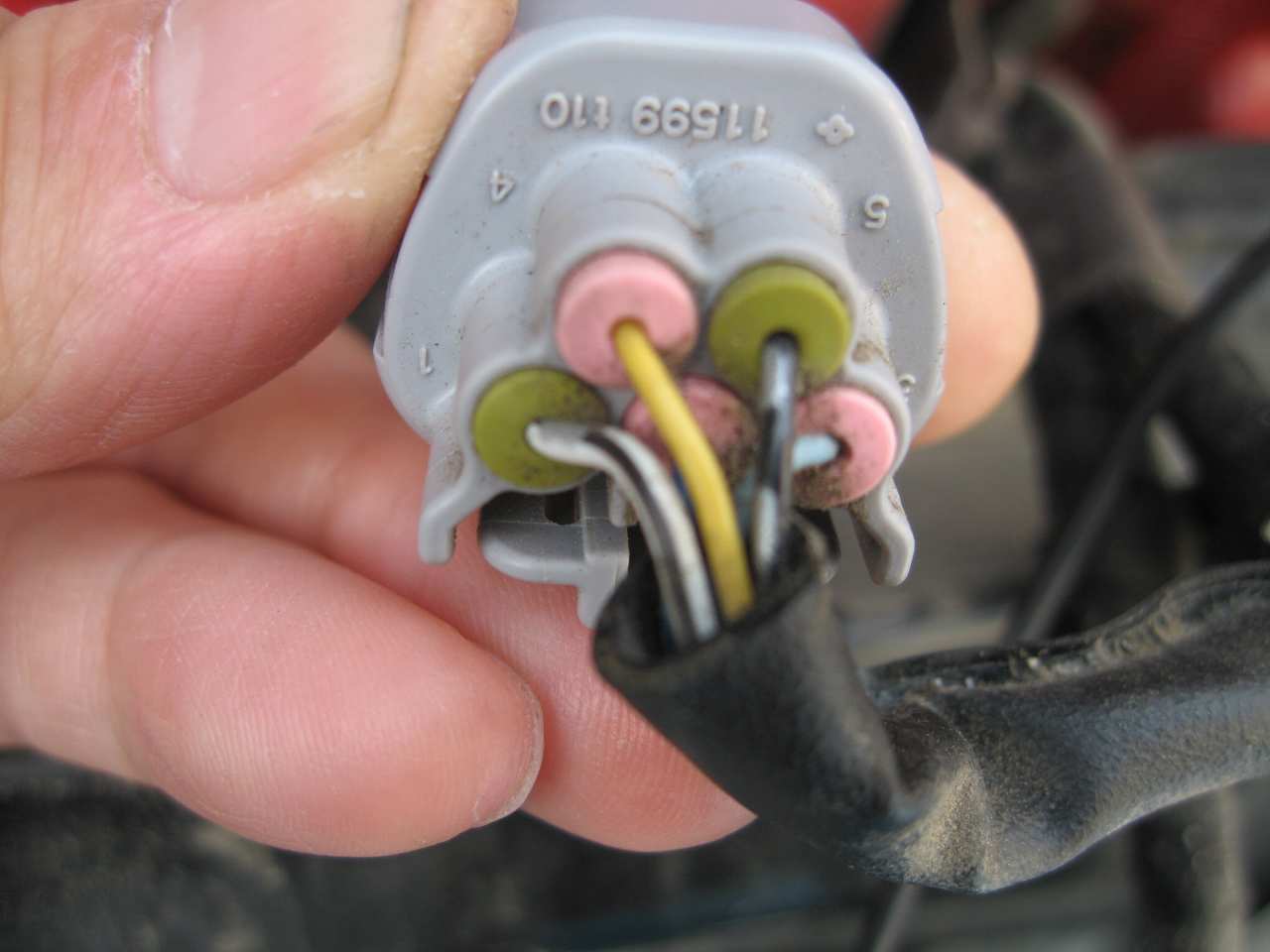

コネクターからバックランプの線を割り出します。
↓ 4番の黄色のようです。

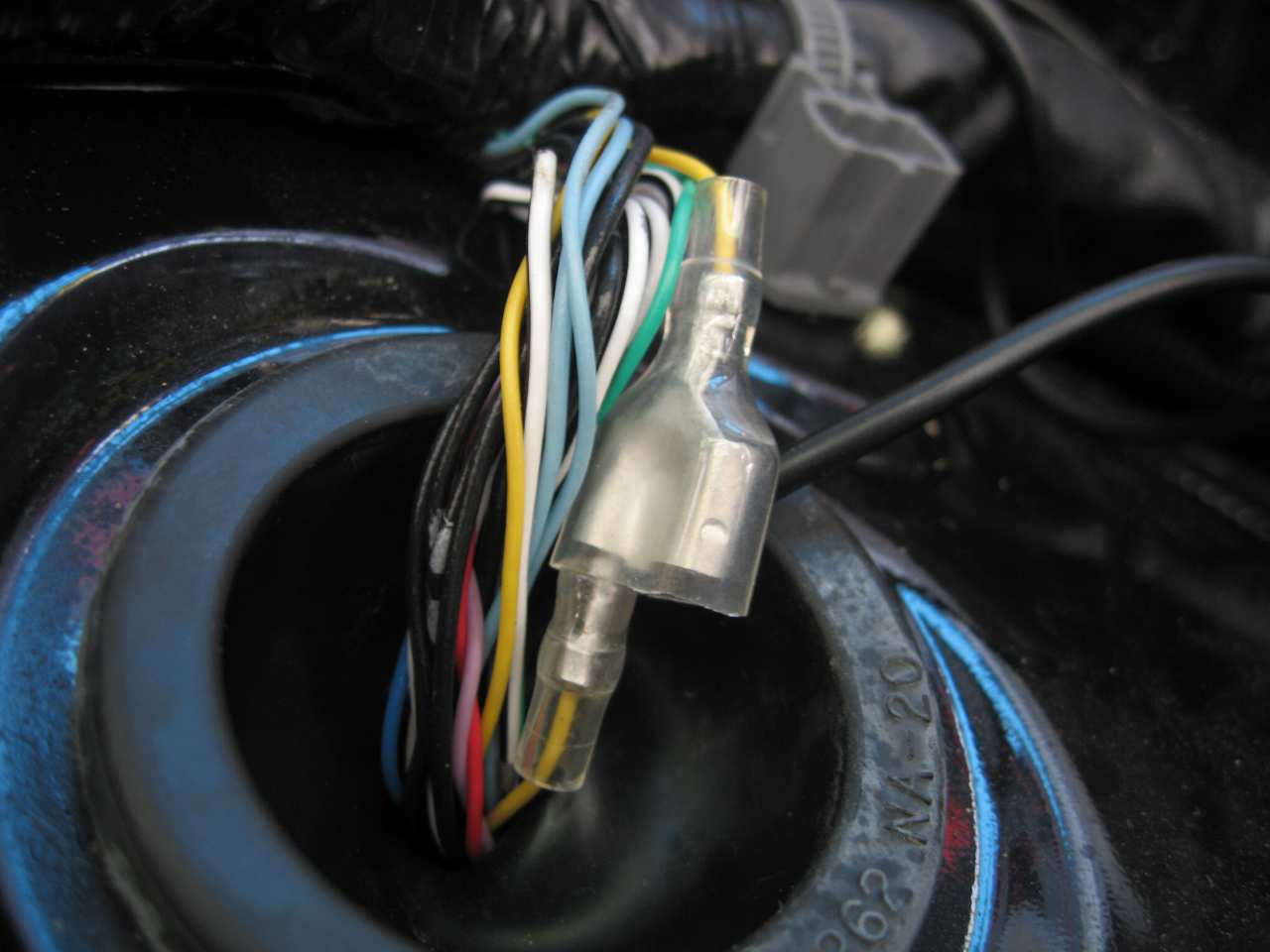

↓ 外と、車内に通じる部分で、黄色の線を切って、二股化しました。
ここに、カメラの信号線をつなげます。



↓ カメラの映像線をフロントまで引き込みます。

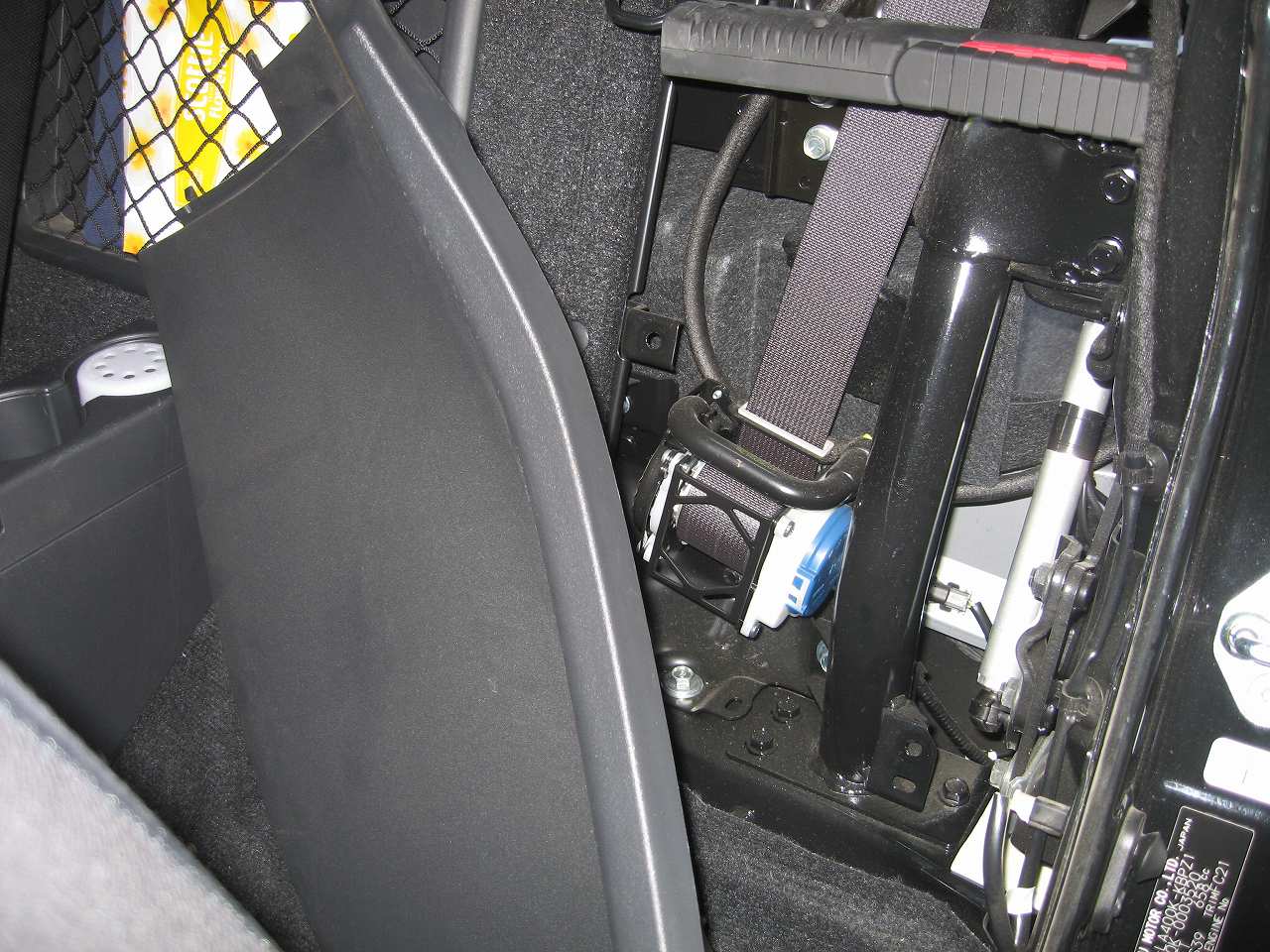

内張りを外してフロントへ。

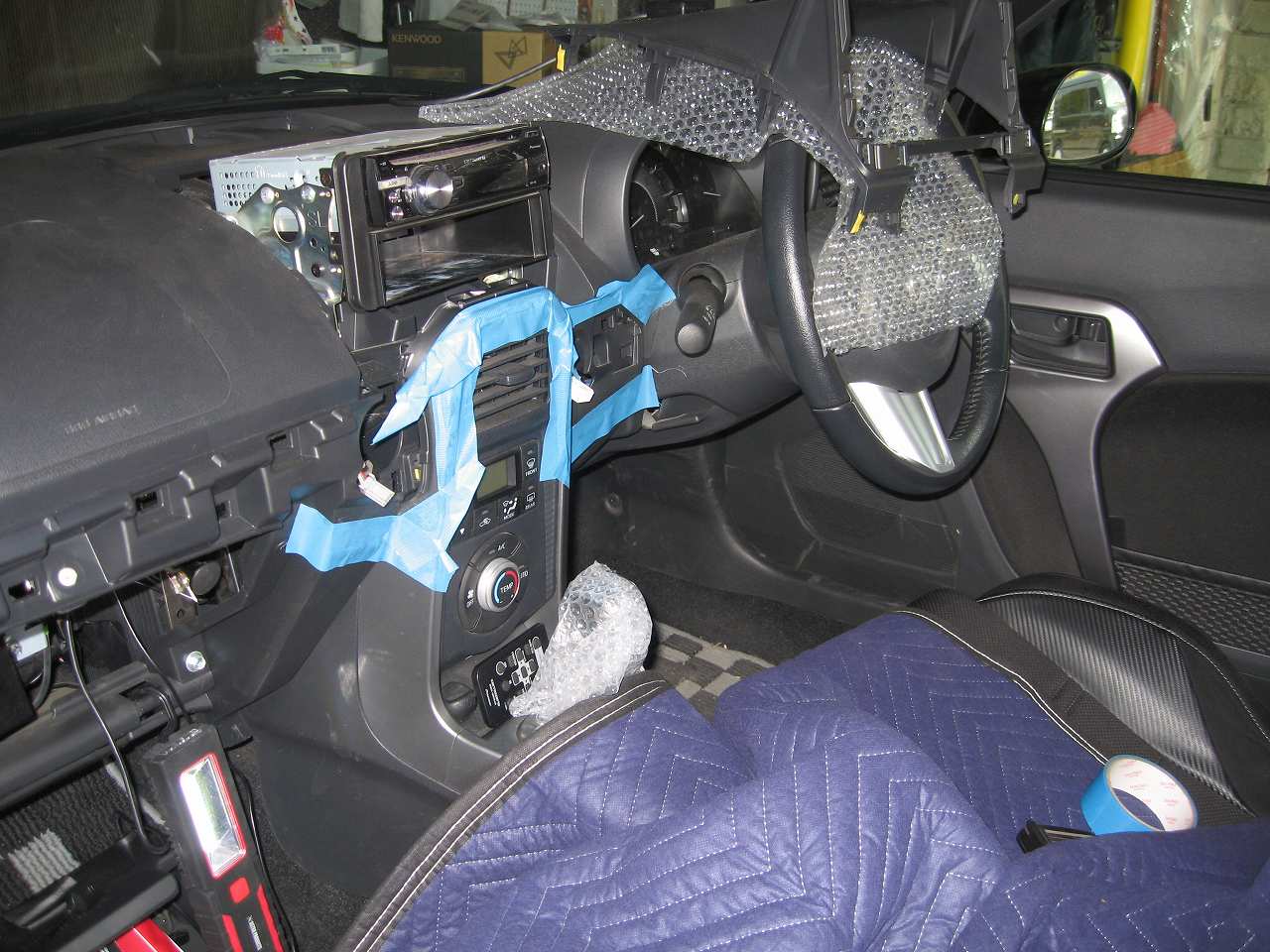

カーコンポにたどり着くには、
①助手席BOX上のハザードボタンの付いたパネルを引っこ抜きます。
 *隠れビス無し。
②エンジンスターターのパネルを引っこ抜きます。
 *隠れビス無し
③カーコンポ前面のパネルを引っこ抜きます。
 *隠れビス無し
④カーコンポを覆うパネルを上方に引っこ抜きます。
 *隠れビス無し

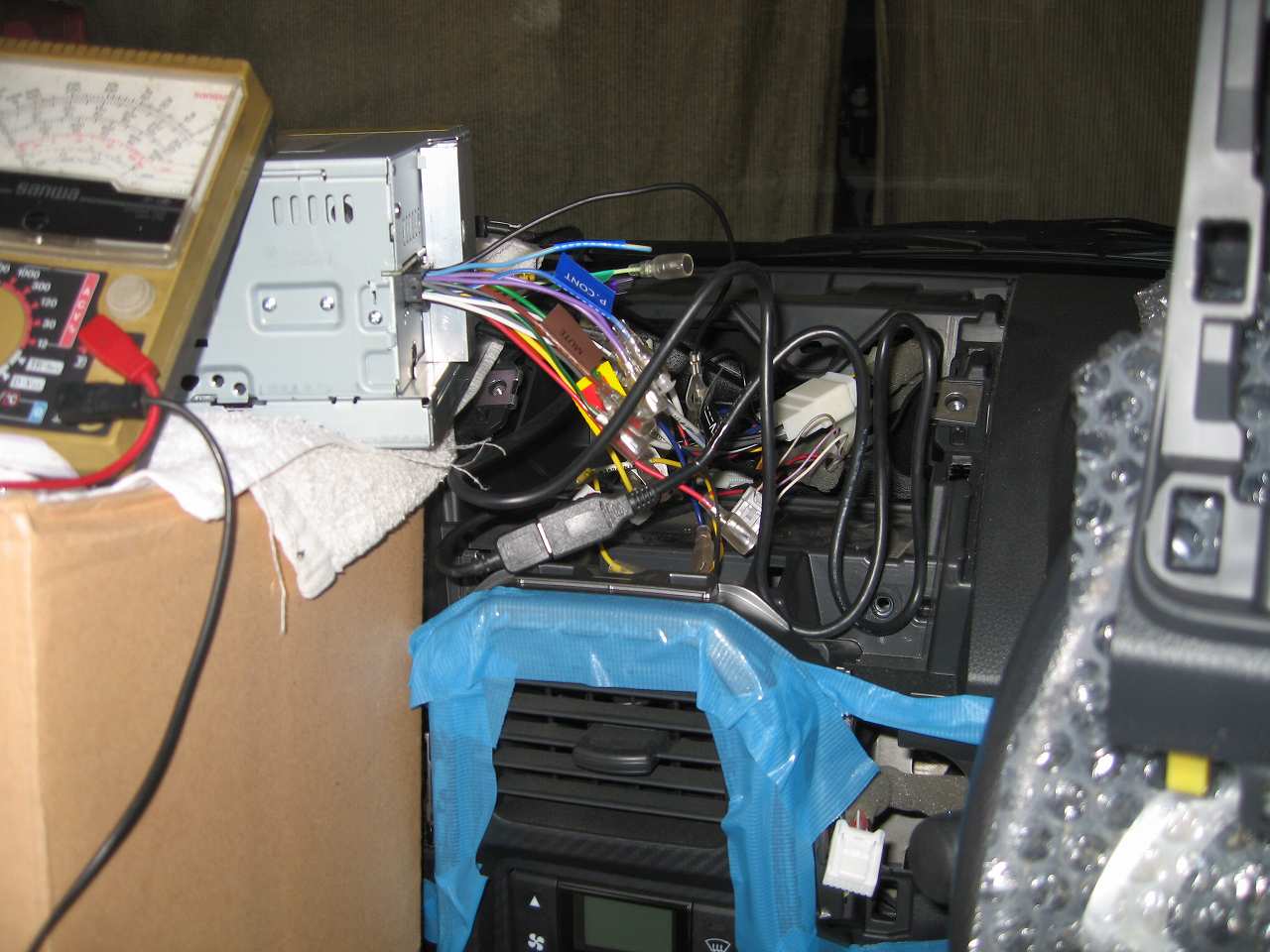

↓ 車両側の6Pコネクターに線が3本あります。

1 灰色:パーキング
2 線無し
3 紫:車速センサー
4 線無し
5 白:バックランプ電源

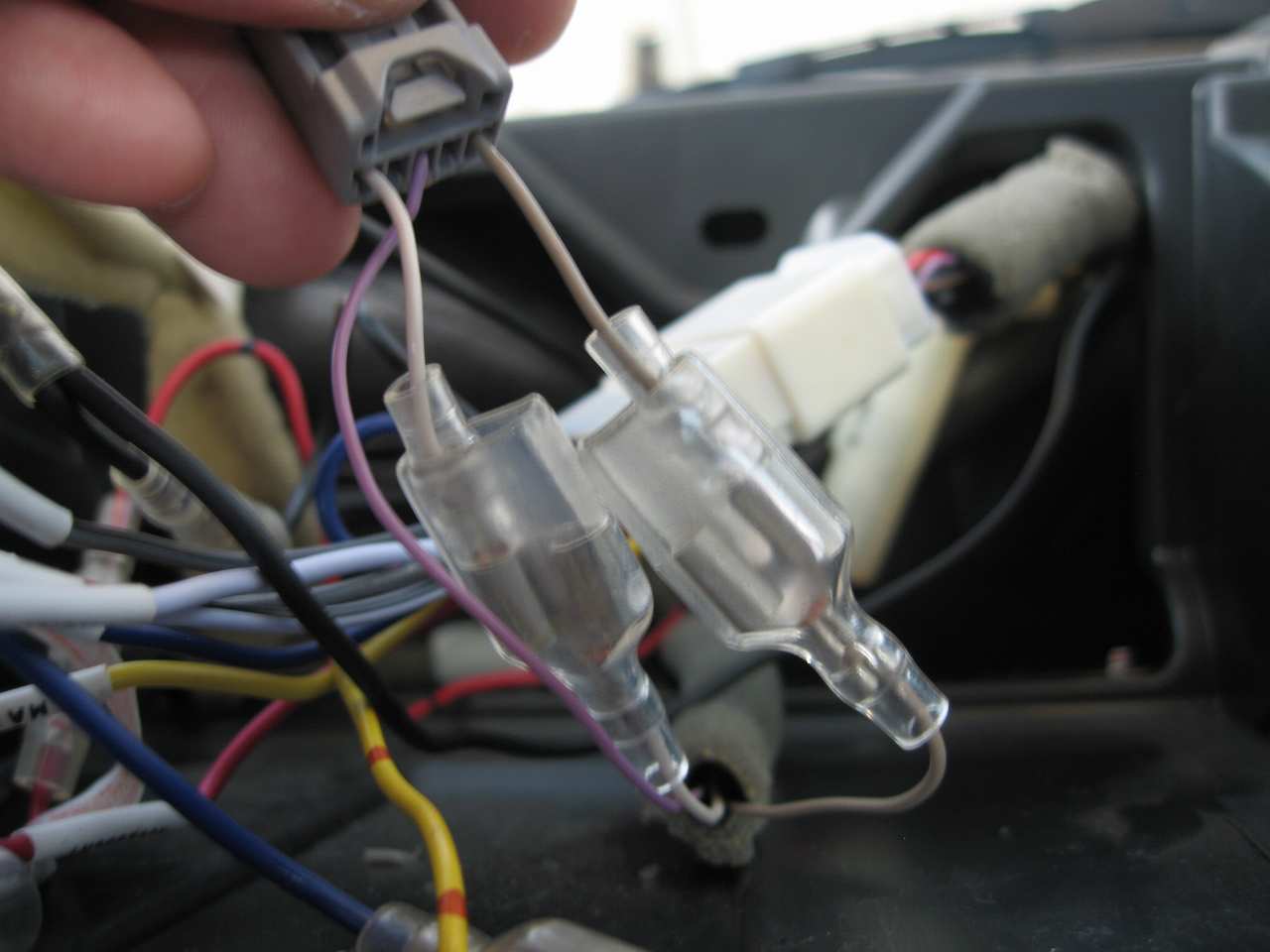

 二股端子を付けます。



↓ AsBASEのチョイこだわり。

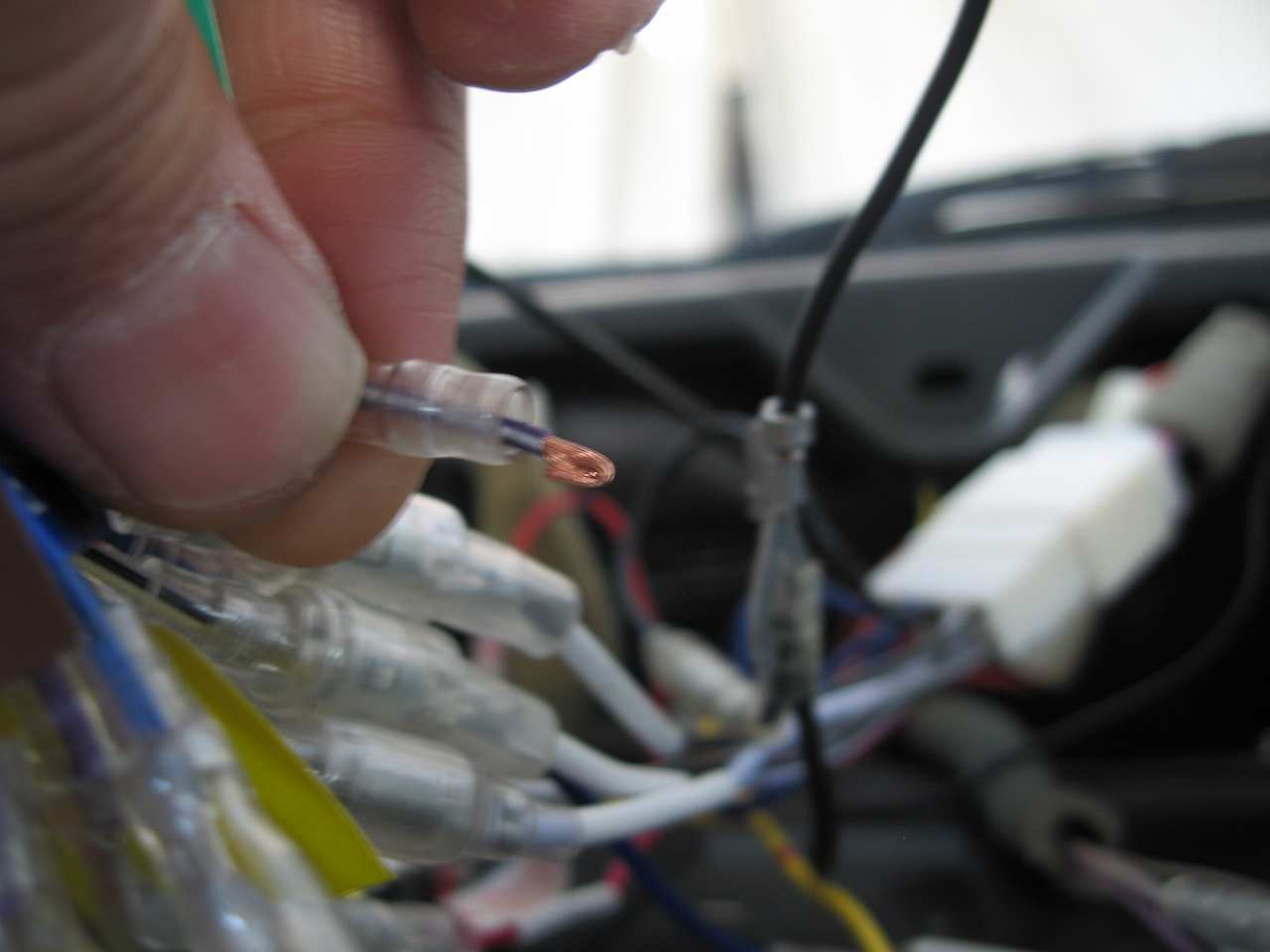

 線を折り返し、2重にして端子をかしめます。
 また、配線を切らずに分岐させる「エレクトロタップ」は基本使いません。。。
 接触不良を起こす可能性があるので、あまり好きじゃないです。。
 でも、考えた人はすごいと思う。

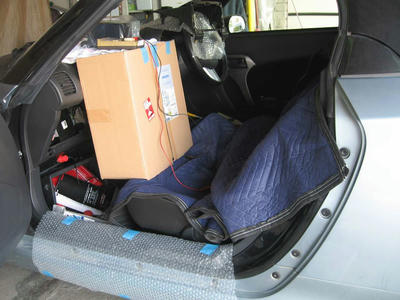

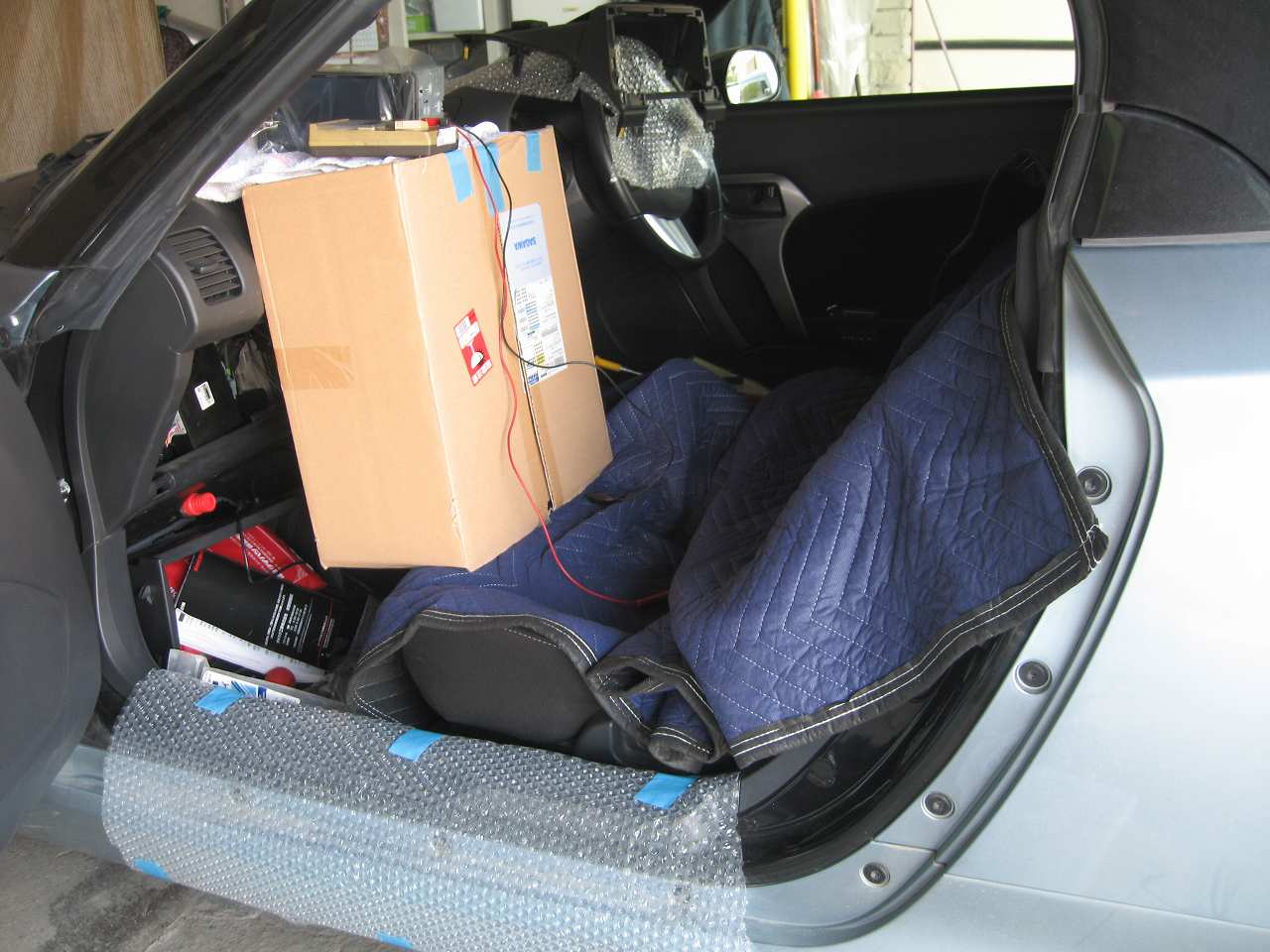

↓ コンポの配線が短いので、ダンボールで作業台を作りました。


 無事取り付け、復帰完了♪

 写真撮るの忘れてました。。

 仕上げは、洗車サービスです。




しまった。
オープンカーにするのを忘れとったバイ。
