カーテシランプ取り付け

カーテシ(カーテシー)ランプ Courtesy lamp の取り付けです。

【加工】
インプレッサにはカーテシランプが付いてないので、ドア内張りの加工と
配線取り回しが必要です。

内張りを外して、カッターで穴あけ。


【ドアと車内に配線】
ひょっとしたら、ルームランプ連動のカーテシ用電源が来ているかも。。。
ドアの電源をテスターで全部当たるも無かったので、車内に線を引き込みます。
→これが一番大変かな。ここを適当にすると、線を伝って雨がフロアーに入り込みます。
きちんと、ダクトの中を通します。



【電源】
ルームランプと連動点灯させるため、足元で線を探しましたが、
テスターで全線確認もつらいので
ルームランプの所から分岐させました。

ルームランプを外すと、3本線があります。 (黒)(青に赤)(青)
カーテシは線が2本。極性はなく、+-どちらでも点灯しました。

車側の、(青に赤)と(青)から分岐し、天井~サイド~足もとまで延長。
ここで、左右のカーテシをつなげる。

【確認】
夜に、ドアを開けると・・・。
「おおー!」「立体じゃん!」



取り付け手順は動画編集中です。

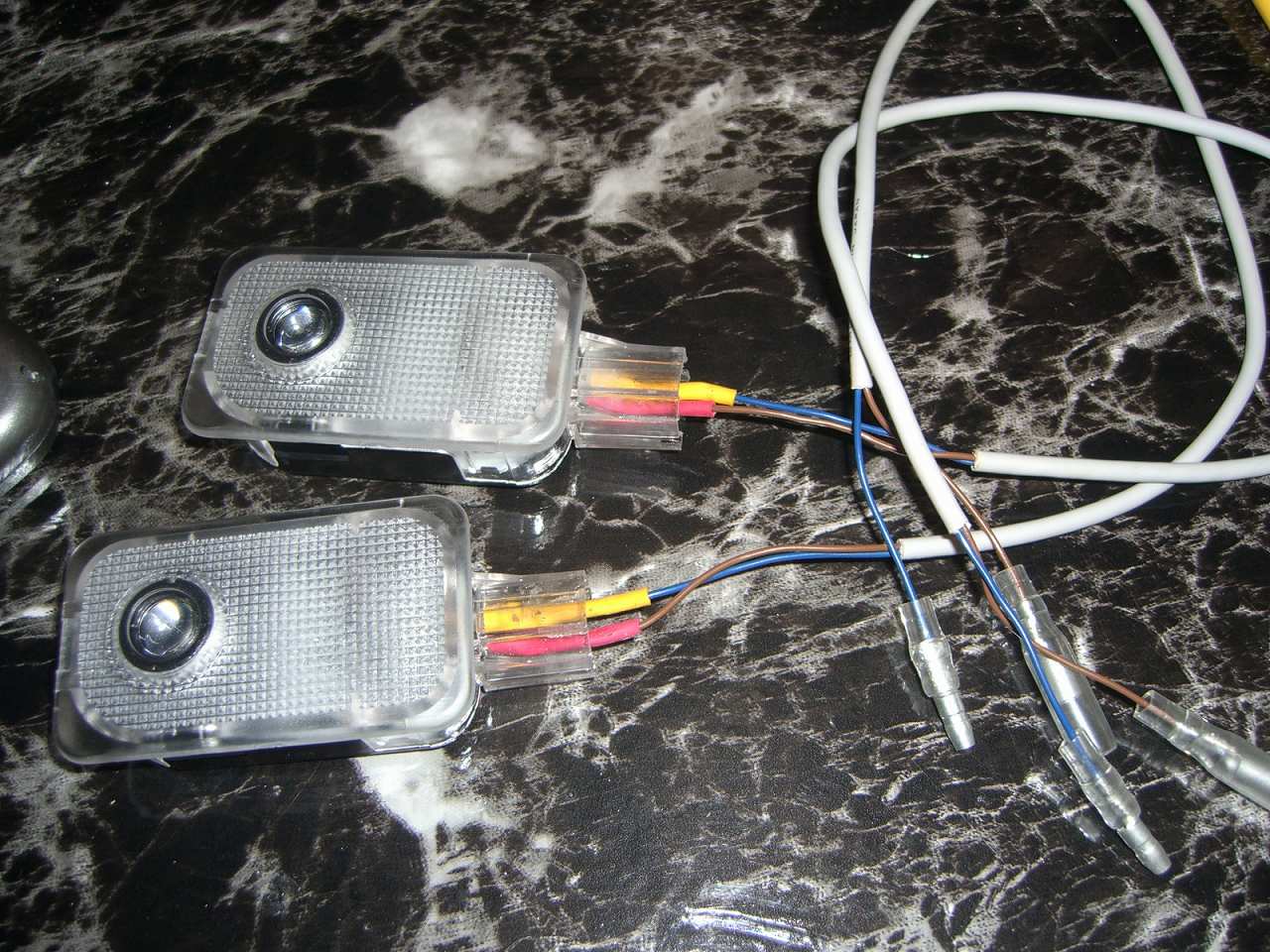

↓ カーテシに配線。



↓ 点灯(車両に取り付け前)


いつ、いつの日か、動画配信するバイ。
